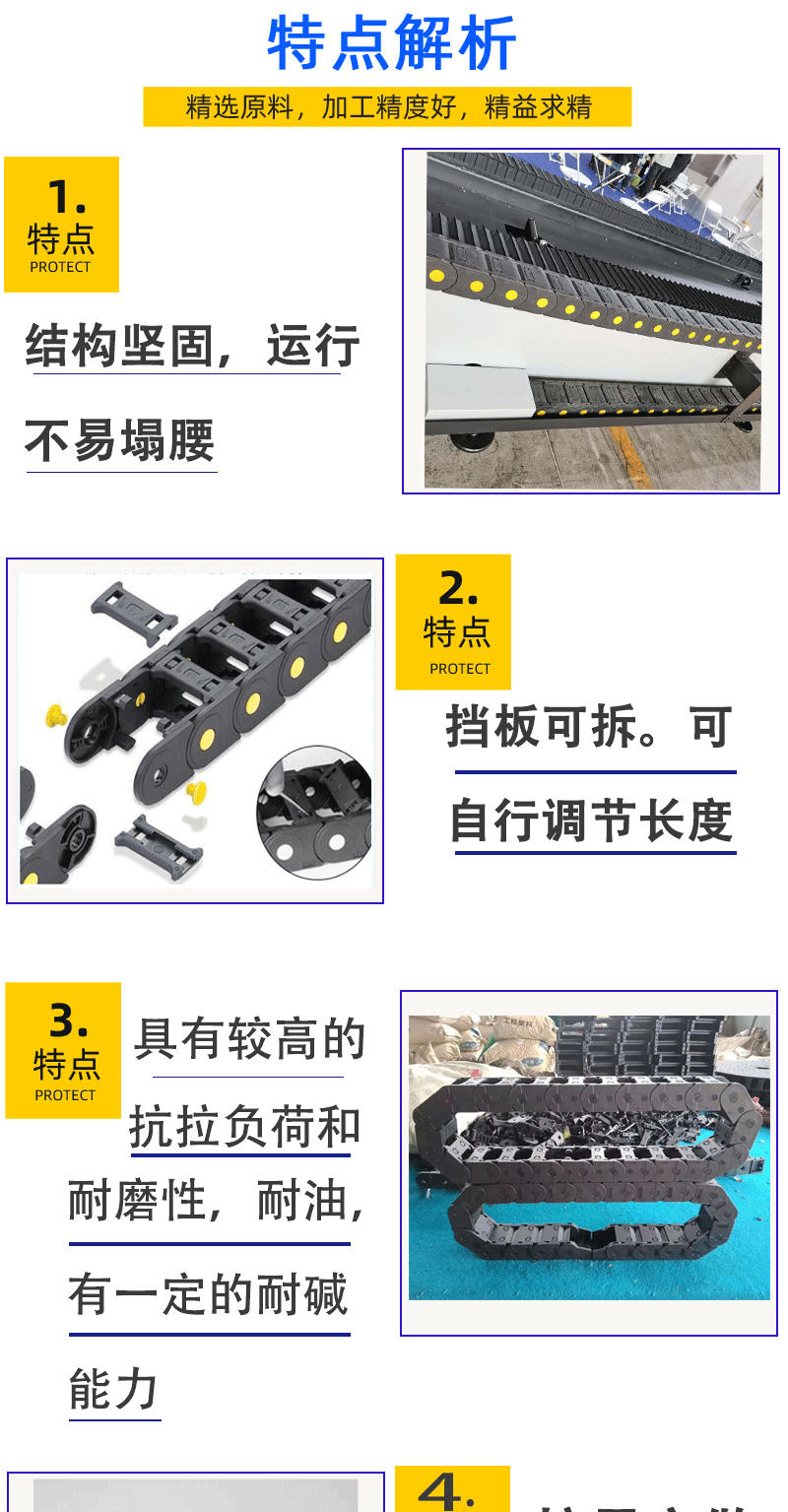

工程塑料拖鏈特點解析

拖鏈的彎曲半徑是什么？

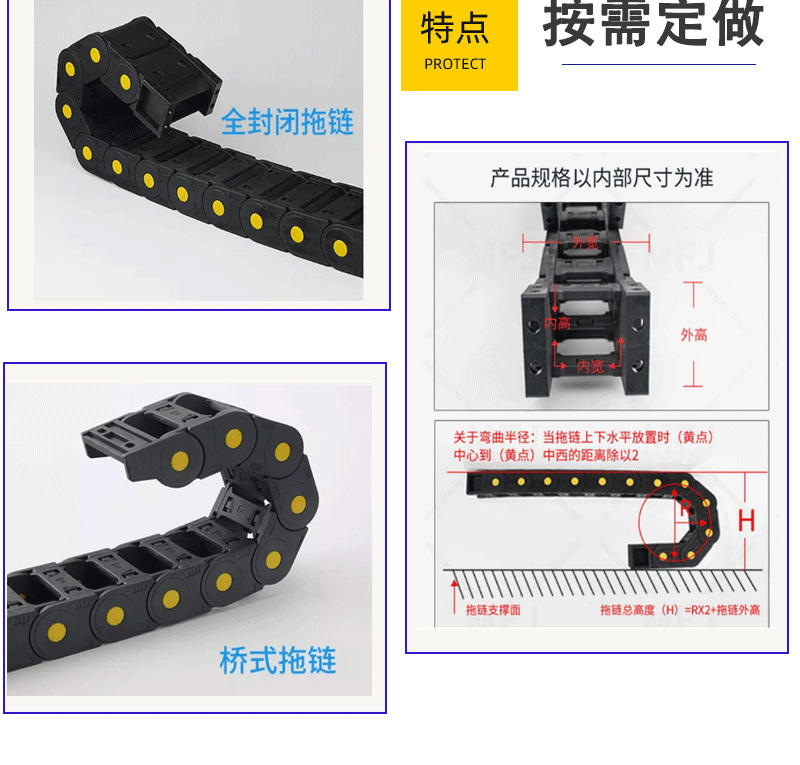

如圖下，電纜拖鏈做一個大寫字母C型的一個狀態，且能平行延伸做拉伸動作，這個動作的弧度圓心到鏈板的中心黃線R就是彎曲半徑。

拖鏈彎曲半徑公式如何計算？

例如電纜拖鏈25.57型號，其內高為25mm，外高為40mm。那么它的彎曲半徑有55-75-100-125-150-200等。如半徑55，它的紅線位置弧度就是150，公式計算是半徑55×2，然后加外高40，結果是150mm。反過來計算它的半徑就是，量下總弧度高度，減去外高，然后除以2，就是半徑。

拖鏈與電纜彎曲半徑選用

選擇較粗的電纜，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。彎曲半徑選擇，內置電纜中最大的彎曲半徑作為參考值，并留有10%以上的空間。
