| DGT導管防護套結構制作與用途 | |
| DGT導管防護套全封閉美觀型導管防護套采用鋼塑結構,鐵板外經鍍鉻處理，有不銹鋼及塑料兩種，內有增強尼龍66加纖維組合而成；套板不銹鋼板拋光處理，內有工程塑料組合而成，結構合理、強度高、不變形、外型精美。? 安裝方便，適用于各類機床機械電器、液壓氣動管線防護和裝飾美化主機整體造型。確保操作人員勞動安全，增強我國機床、機械設備在國際市場的競爭能力。 |
|
?DGT導管防護套最新型號參數
型號 |
1# |
2# |
3# |
4# |
5# |
6# |
7# |
規格 |
25×45 |
38×73 |
45×90 |
52×102 |
60×120 |
60×150 |
72×162 |
外形 |
39×62 |
53×91 |
61×108 |
70×122 |
81×144 |
81×184 |
93×186 |
彎曲半徑 |
60 |
100 |
120 |
140 |
160 |
165 |
185 |
不支持長度M |
1.5 |
2 |
2.2 |
2.5 |
2.7 |
2.9 |
3.0 |
負載重量 |
3 |
4 |
5 |
8 |
10 |
14 |
20 |
DGT導管防護套的選擇 ?1、內高:選擇內置電纜,油管,氣管,水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。 ?2、內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。 ?3、彎曲半徑:選擇內置電纜,油管,氣管,水管等中最大的彎曲半徑作為參考值,并留有10%以上的空間。 4、長度根據實際需要確定。 5、確定連接方式。 |
導管保護套的應用特點
安裝方便，適用于各類機床機械電氣、生產車間、加工中心、液壓氣動管線和裝飾美化主機造型。確保操作人員勞動安全。
?選擇導管保護套是可以按以下說明注明規格型號:
1 如1#1200-1-II或25*45*1200-1-II
2 如3#1800-3-III或45*90*1800-3-III

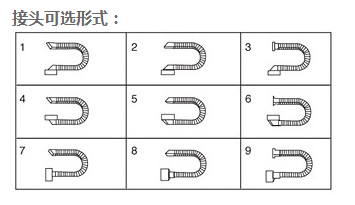

選項需注意規格、型號、裝配形式(1--9)。
如有其他疑問，歡迎致電我公司！
