??1、TL型鋼拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大時，支撐板可依顧客需要制作，鋼拖鏈適用于工作母機，大型機床等移動機械。
??? 2、TL型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得不同的彎曲半徑。
??? 3、?鋼拖鏈的支撐板寬度為100mm至1000mm，孔與孔之間的間隔量為5mm。
??? 4、?鋼拖鏈鏈板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過300mm,拖鏈的長度超過5m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。鏈板高度可以根據實際情況選擇不同型號。
??? 5、 TL型鋼拖鏈的彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600 mm，行程小的可相應選擇較小的半徑。
6、鋼制拖鏈連接固定方式A：固定螺絲在拖鏈內側 , 連接固定方式B:固定螺絲在拖鏈外側.
7、TLG型鋼拖鏈的外部和內部可安裝彈性鋼帶，以保護電纜和更好地保持內部的清潔，安全可靠。

加強型鋼制拖鏈訂貨須知：

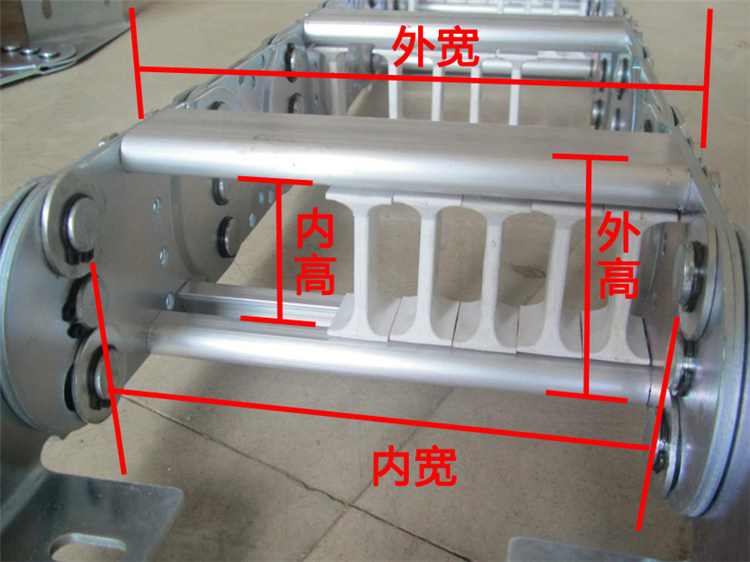

1、鋼拖鏈內寬W由根據實際情況確定（線纜的活動空間為10%）。
2、鋼拖鏈外寬W1=w+2d
3、鋼拖鏈的運行空間，每一米應留5mm的預緊值。
4、鋼拖鏈長度的確定：拖鏈總長L=L1/2+4R+3P+L0； L1 =運行長度，R=彎曲半徑，P=節距， L0=固定端距行程中心的距離； 鋼拖鏈安裝最小高度H=2R?+h1； h1 =外型高度；當固定點在運行行程中間時(即L0=0),拖鏈長度最為節約。

訂貨舉例：行程11.2m，彎曲半徑300mm，3電纜直徑48，3電纜直徑28，2軟管直徑36

?? TL125?? /?300??? X?? 6875?? /?? 350??? —?? A? /?B

歡迎新老客戶來電咨詢，只要你告訴電纜條數，最大電纜直徑以及回轉半徑，我公司就能為您設計出合適的拖鏈系統！
